MB-trac Rückeschlepper mit Werner Ausrüstung
Modellbau > 1:87 Fahrzeuge
Hier möchte ich meinen MB-trac Rückeschlepper vorstellen. Das Modell basiert auf dem Bausatz von KIBRI (Art.Nr. 12 254), das mir aber an vielen Stellen von den Proportionen und der Funktionalität nicht so richtig gefallen hat. Das betrifft vor allem
- die Räder
- die Frontpolder-Einrichtung
- die Tragbergstütze

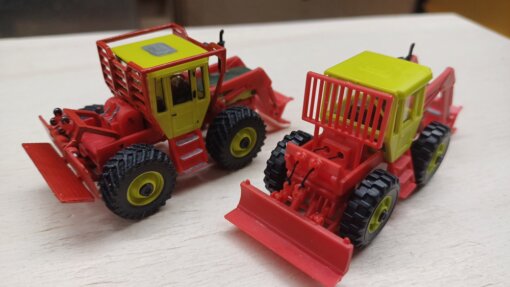

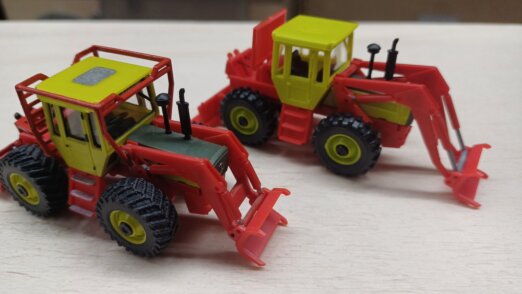

Auf den beiden Fotos sieht man im direkten Vergleich deutlich die Maßnahmen, mit der sich mein Modell von dem Original-Bausatz unterscheidet.
Da ist zum ersten die Frontpoldereinrichtung: beim KIBRI-Original ein normaler Frontlader. Den habe ich eingekürzt, Drehpunkte versetzt, wodurch wenigstens die Proportionen stimmig werden.
Dann sind da die Räder, die beim Original eher kunststofftechnisch optimiert sind als den Originalreifen zu entsprechen. Hier half ein Entwurf im CAD, der Ausdruck auf dem 3D-Drucker und die abschließende Bearbeitung an der Drehbank. So konnte der MB-trac dann auch für den Forst geeignete Breitreifen bekommen.
In der Mitte fällt der Kabinenschutz auf. Der entstammt einem anderen KIBRI-Bausatz, ist farblich angepasst und wegen der Winde wurde die Form hinter dem Fahrerhaus geändert. Der Hauptaugenmerk bei dem Umbau lag jedoch auf der Tragbergstütze. Die Bauteile im Bausatz sind einem Bagger-Modell entnommen und passen so gar nicht mit dem Vorbild zusammen. Also habe ich mir Unterlagen besorgt, um einen Eindruck von der Funktion zu bekommen. Danach habe ich das Modell am CAD nachgebaut, um dort Funktionen, Proportionen und die Machbarkeit zu optimieren. Als das feststand, habe ich wieder - weil es bei den anderen Modellen so gut geklappt hat - alles an den 3D-Drucker geschickt. Bei diesen Funktionsteilen war natürlich etwas mehr detaillierte Nacharbeit erforderlich, aber dennoch führte es zu ganz brauchbaren Ergebnissen.

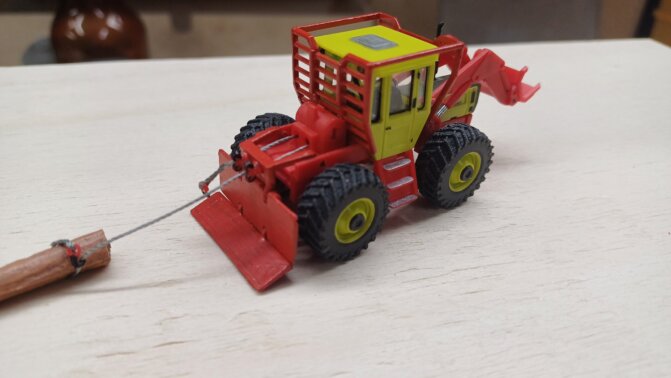

Hier links im Bild noch einige Darstellung der verschiedenen Bauetappen und des fertigen Modells.
Rechts zu sehen eine Funktions-Studie im CAD um den Bewegungsablauf zu prüfen.
